Подробная информация о продукте:
|
| Продукт: | TFT 4 дюйма | Резолюция: | 320х320 пикселей |
|---|---|---|---|
| интерфейс: | MCU SPI | сенсорный экран: | с PCAP CTP |
| Размер нажатия: | 84.0(W) x84.0(H) x3.37(T) (мм) | Направление просмотра: | Все углы наблюдения |
| Пин-номер: | 40 штифтов | Соединение: | ZIF |
| Поверхностная яркость: | 300 Cd/m2 | Сила питания: | 3.3 В |
| Текущее потребление: | 20 мам | Операционная температура.: | -20°C до +70°C |
| Время жизни: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Панель 320x320 LCD 4 дюймов,Панель 3.3V LCD 4 дюймов,Дюйм TFT LCD MCU 4 |
||

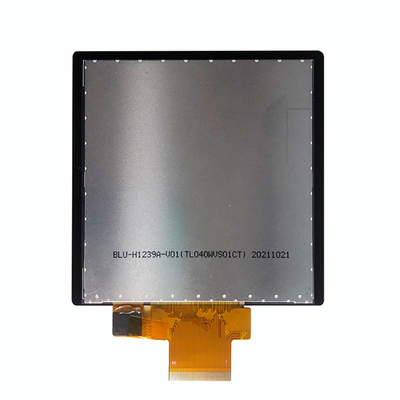

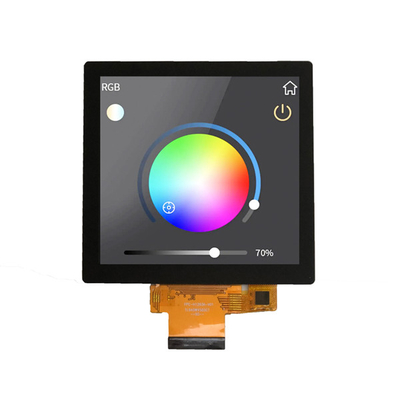

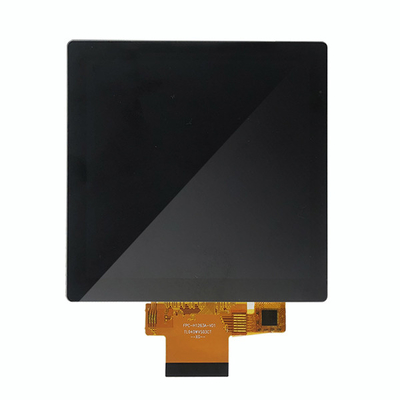

Об этом предмете SF-TO400DX-8979A-CT
Улучшите свои проекты с нашей 4-дюймовой TFT LCD-дисплейной панелью с четким разрешением 320 x 320 кв. Это дисплей сочетает в себе универсальность с высокой производительностью,что делает его идеальным решением для широкого спектра приложений, включая потребительскую электронику., ручные устройства и промышленное оборудование.
Ключевые особенности:
Применение:Идеально подходит для различных секторов, включая:
Зачем выбирать наш 4-дюймовый TFT LCD дисплей?
Изготовленная с учетом точности и качества, наша TFT LCD панель обеспечивает долговечную функциональность и производительность.Идеально подходит для разработчиков и производителей, ищущих надежные дисплеи высокого разрешения для инновационных проектов.
Спецификации:
Преобразуйте свой продукт с помощью нашей 4-дюймовой ТФТ ЖК-дисплейной панели.Закажите сегодняи испытать непревзойденное визуальное качество и производительность для вашего следующего проекта!
| Продукт: | TFT 4′′ дюйма |
|---|---|
| Решение: | 320х320 пикселей |
| Интерфейс: | MCU SPI |
| Прикосновение к экрану | С емкостным сенсорным экраном PCAP |
| Размер объектива: | 84.0(W) x 84.0 (H) x 3.37 (T) мм |
| Направление просмотра: | Все углы зрения (85/85/85/85) |
| Номер пин-кода: | 40 штифтов |
| Подключение: | Стыковочные устройства |
| Светимость поверхности: | 300 Cd/m2 |
| Сила питания: | 3.3 В |
| Текущее потребление: | 20 мА |
| Рабочая температура: | -20°C до +70°C |
| Продолжительность: | 40000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Внешние измерения
Определение пин интерфейса
| Пин No. | Символ | Описание | Когда не используется | |||
| 1 | LEDA | Положительный штифт B/L | — | |||
| 2 | LEDK | B/L отрицательная булавка | — | |||
| 3 | LEDK | B/L отрицательная булавка | — | |||
| 4 | ГНД | Земля | — | |||
| 5 | ВКИ | Силовое питание (2,8 - 3,3 В) | — | |||
| 6 | ОВВСК | Вводный/выводный источник питания (1.8-3.3В) | — | |||
| 7 | ТЭ | Выходный эффект разрыва | Открыто | |||
| 8 | CS | Пин для выбора чипа, малоактивный. | — | |||
| 9 | РС | Отображение данных/выбор командыDCX= ∆ 1 ∆: отображение данных или параметров. DCX = ≈ 0 ≈: регистрационный индекс / команда. |
— | |||
| 10 | WR/SCK | В режиме SPI, этот пин является sck | — | |||
| 11 | РД | Включить чтение | ГНД | |||
| 12 | SDI | Пин входа/выхода интерфейса SPI. | — | |||
| 13 | СДО | Пин выхода интерфейса SPI. | — | |||
| 14 | ГНД | Земля | — | |||
| 15-30 лет | D0-D15 | Горизонтальный синхронный вход | ГНД | |||
| 31 | Перезагрузка | Этот сигнал будет сбросить устройство и он должен быть применен, чтобы правильно инициировать чип | — | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] используется | — |
| IM0= 1 | IM2=0 | MCU 8 BIT | Используется D[7:0] | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | — |
| IM0=0 | IM2= 1 | Резерв | – | |||
| 34 | ГНД | Земля | — | |||
| 35 | TP_INT | TP Перерыв на хост | Открыто | |||
| 36 | TP_SDA | Ввод и выход данных TP I2C | Открыто | |||
| 37 | TP_SCL | Вход в часовой TP I2C | Открыто | |||
| 38 | TP_RES | TP внешний сброс, низкий актив | Открыто | |||
| 39 | TP_VCI | Электрическое питание TP (2,8 - 3,3 В) | Открыто | |||
| 40 | ГНД | Земля | — | |||
