Подробная информация о продукте:
|
| Продукт: | 0.96 дюймовый OLED дисплей 7 штифтов | Структура: | COG + PCB |
|---|---|---|---|
| Резолюция: | пикселы 128x64 | Интерфейсы: | SPI (I2C необязательно) |
| Смотреть на Алгель: | Весь угол наблюдения | Пин-номер: | 7 штифтов (необязательно 4 штифта) |
| Цвет: | Бело-синий вариант | Размер модуля: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) мм |
| Стекло: | PMOLED (пассивный матричный OLED) | Управляющий: | SSD1306 или эквивалентный |
| Силовое питание: | 3В / 5В | Операционный временный.: | -40°C до +85°C |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей дюйма OLED I2C 0,96,Дисплей дюйма OLED SPI 0 |
||
7 штифтов 0,96 дюймовый OLED дисплейный модуль SPI I2C 3V Белый PMOLED с SSD1306 Driver IC
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED дисплей (COG+PCB) Описание
Модель SFOM096YZ7-12864WB-01 является расширением SF-OS096YZ7-12864WB-01 с платой PCB на модуле; она имеет диагональ 0,96 дюйма и состоит из 128x64 пикселей.Эта плата PCB с четырьмя монтажными отверстиями является легким способом для клиентов, чтобы закрепить модули для своих приложений. Модуль SFOM096YZ7-12864WB-01 имеет встроенный SSD1306 IC; поддерживает 4-проводной интерфейс SPI; опциональный интерфейс I2C, рабочий цикл привода 1/64, напряжение логического питания составляет 3.3V ~ 5V, уровень ввода/вывода составляет 5V до 3V,с конверсионной схемойМодуль подключен 7 разъединительными булавами, а 4 разъединительных булава подключены опционально.
Этот OLED-модуль подходит для применения в умных домах, медицинском оборудовании, умном управлении, приборах и т.д. и может работать при температурах от -40°C до +85°C;
Особенности
1Этот 0,96-дюймовый мини OLED дисплей имеет разрешение 128x64 и чипсет SSD1306.
2Этот 0,96-дюймовый OLED дисплейный модуль имеет сверхнизкое потребление энергии: полноэкранное освещение 0,08w.
3Этот микро OLED дисплей 0,96 дюйма имеет четыре монтажные отверстия для легкой установки,
4Этот 0,96-дюймовый 12864 OLED продукт предназначен для SPI типа, IIC опциональный.
5. Этот 0,96-дюймовый OLED 7pin продукт поддерживает различные чипы управления: полностью совместим с серией Arduino 51, серией msp430, stm32/2 CSR IC и т.д.
6Напряжение питания этого SPI 0,96 дюймового OLED продукта составляет DC 3V-5V.
7. Этот 0,96 дюйма OLED дисплей модуль встроенный драйвер IC. он может общаться с 2C / IIC интерфейс только 2 I / O порты
8Этот OLED 0,96 дюймовый 128x64 продукт совместим с MMDVM, Pi-Star, и он совместим с Raspberry pi.
9. Этот 12864 SPI OLED 0,96 дюймовый продукт имеет самосветный дизайн, он не нуждается в подсветке, дисплей может самосветный; Он имеет высокий контраст, яркие и четкие точки, даже крошечные шрифты довольно читаемы.
10. OLED-экран 0,96 дюйма не имеет встроенных шрифтов внутри OLED-контроллера, пользователь может создавать шрифты через программное обеспечение для генерации шрифтов.
Спецификация продукта
| Продукт: | 0.96 дюймовый OLED дисплей 7 штифтов |
| Решение: | 128х64 пикселей |
| Структура: | COG + PCB |
| Интерфейсы: | SPI (I2C необязательно) |
| Номер пин-кода: | 7 штифтов |
| Размер модуля: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) мм |
| Контроллер: | SSD1306 или эквивалентный |
| Смотреть Algle: | Все точки зрения |
| Цвет: | Бело-синий вариант |
| Стекло: | PMOLED (пассивный матричный OLED) |
| Силовое питание: | 3В / 5В |
| Контрастный коэффициент: | 2000: 1 (Контраст тёмной комнаты) |
| Время работы: | -40°C до +85°C |
| Соответствие: | Соответствует требованиям REACH & RoHS |
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED дисплей (COG+PCB)Рисунок

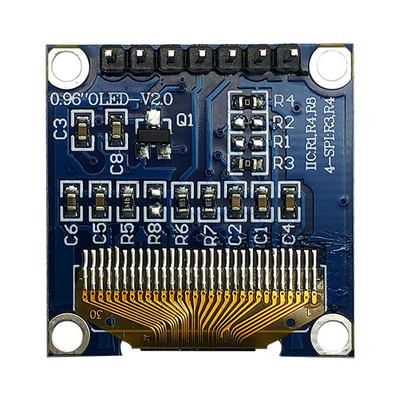

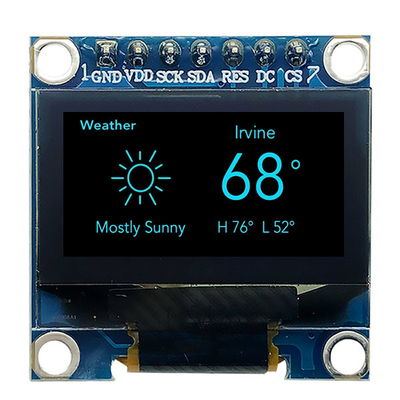

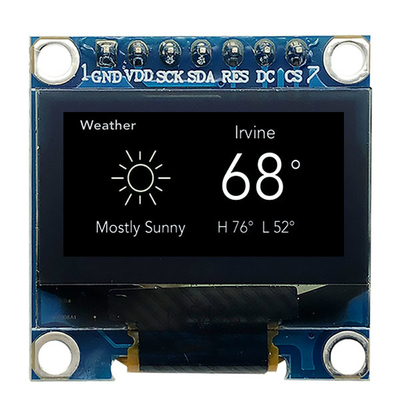

12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED дисплей (COG+PCB) Изображение продукта
